Муфта оптическая МВОТ-4120-44-108-1К36 в Санкт-Петербурге

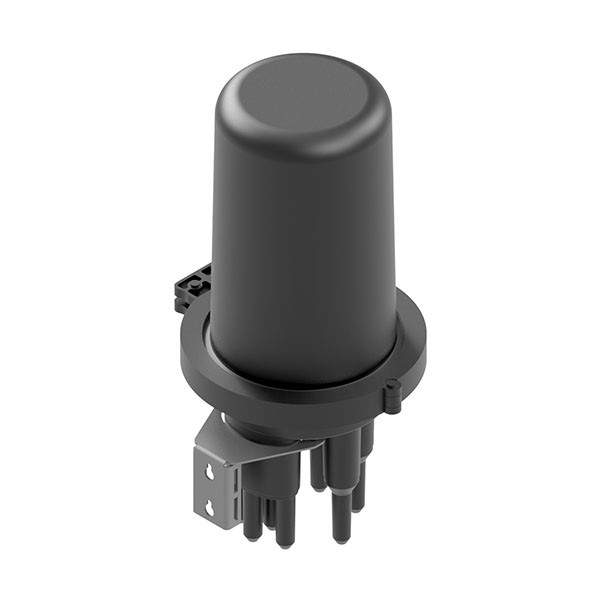

Муфта оптическая тупиковая типа МВОТ-4120-44-108-1К36 (старое наименование МВОТ-108-4-Т-1-36) предназначена для предохранения зон сварки различных конструкций ОК и транзитной петли от непосредственного воздействия окружающей среды и механических воздействий при температурах окружающего воздуха от минус 60° С до 70° С.

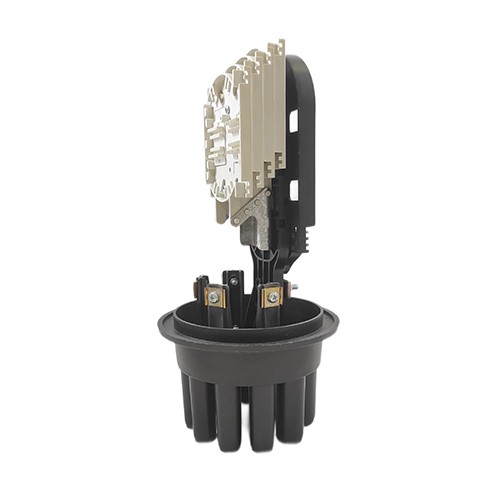

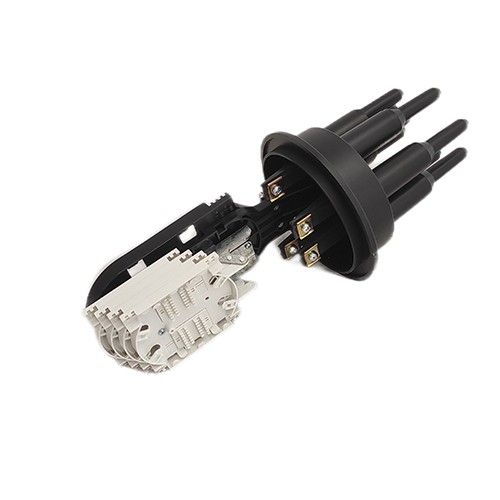

Конструкция муфты МВОТ-4120 позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули на лотке с противоположной стороны от кассет с соблюдением всех допусков.

Муфта МВОТ-4120 предназначена для применения в волоконно-оптических системах передачи для монтажа оптических кабелей связи, прокладываемых в грунтах, на открытом воздухе и в том числе по стенам зданий, в кабельной канализации, коллекторах, тоннелях, помещениях ввода кабелей и подвешиваемых на опорах воздушных линий связи, линий электропередачи, контактной сети и автоблокировки железных дорог.

Герметизация вводов ОК осуществляется с помощью термоусаживаемых трубок (в комплекте) либо с помощью специальных кабельных вводов, подбираемых с учетом конструкции ОК.

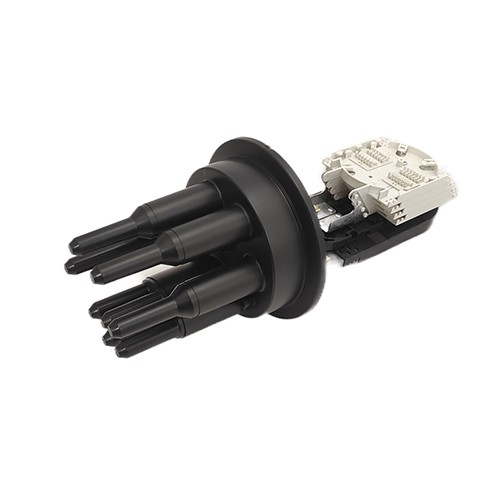

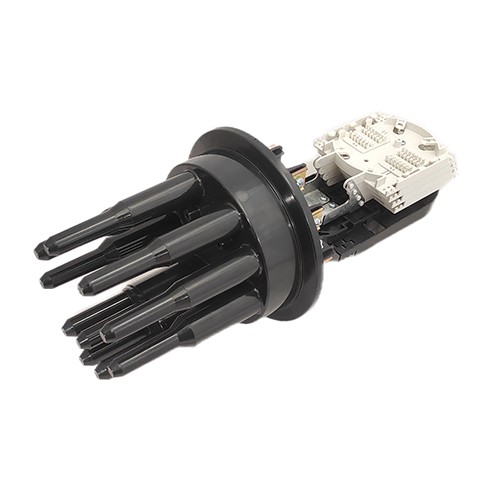

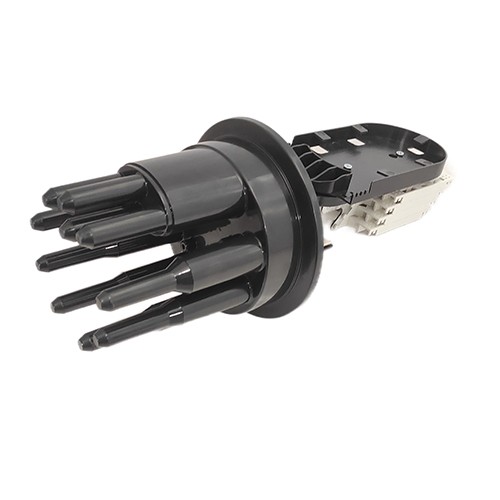

Круглые патрубки на оголовнике муфты изначально герметичны и имеют конусную ступенчатую форму с плавным переходом диаметра, что позволяет отрезать патрубок в определенном месте и подобрать отверстие максимально близкое к диаметру вводимого ОК.

Все патрубки муфты также оснащены индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты можно использавать для ввода 4-х ОК диаметром от 5 мм до 10 мм или ввода транзитной петли ОК либо ввода 2-х ОК диаметром до 28 мм с использованием разветвлительного зажима.

В случае необходимости установки муфты на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Номенклатура:

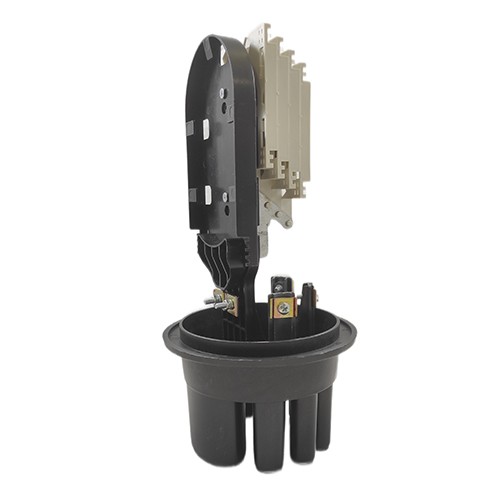

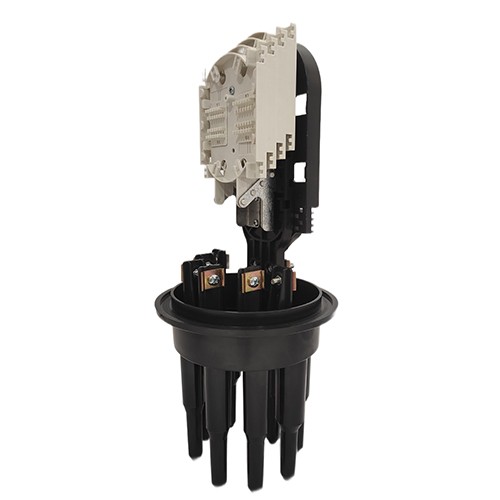

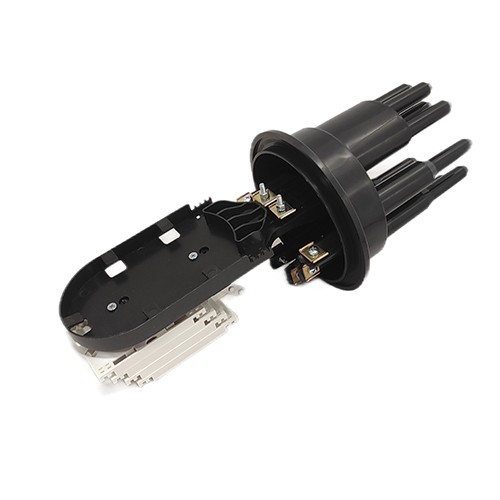

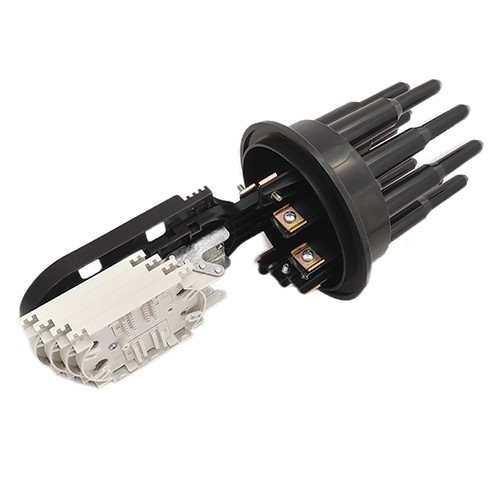

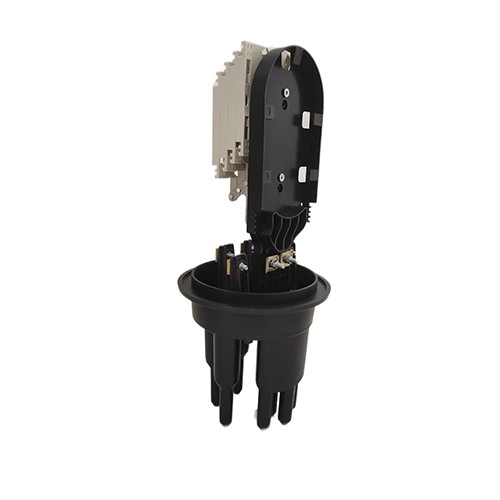

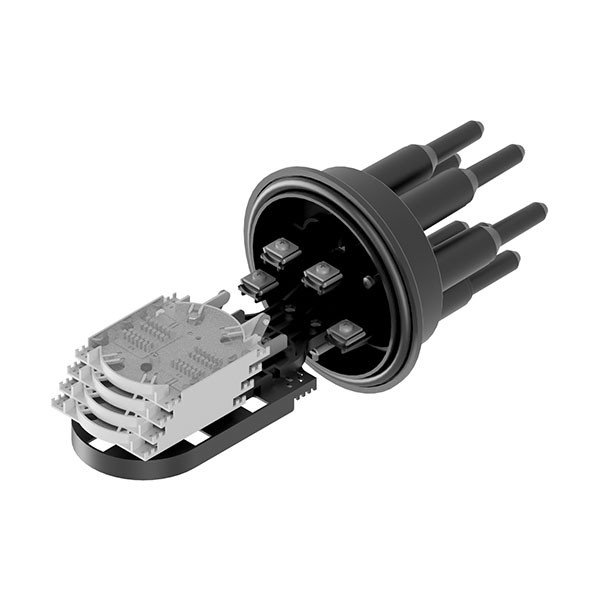

Устройство муфты:

Габариты:

Комплектация муфты МВОТ-4120-44-108-1К36

* корпус (оголовник, кожух, хомут) 1 шт.
* герметизирующая прокладка 1 шт.
* сплайс-кассета 1 шт.
* крышка кассеты 1 шт.
* кронштейн кассет 1 шт.
* узел крепления силовых элементов 1 шт.
* болт заземления (поставляется по требованию) 1 шт.
* КЗДС 10 шт.
* стяжки нейлоновые 2,5 х 100 мм 10 шт.
* маркерная таблица 1 шт.
* трубка термоусаживаемая ТУТ 33/8, L=150 мм 2 шт.
* трубка термоусаживаемая ТУТ 75/22, L=150 мм 1 шт.
* зажим разветвительный 1 шт.
* шкурка шлифовальная 1 шт.
* паспорт
